El motor tubular Cherubini GARDA 85/17 está diseñado para toldos de grandes dimensiones donde se necesita par elevado y máxima fiabilidad.
Con 85 Nm reales y 17 rpm, es ideal para toldos extensibles de hasta 9,00 x 4,00 m (según configuración), de como máximo tres brazos, y estructuras sometidas a carga constante en terrazas o fachadas expuestas.
Su final de carrera mecánico permite una regulación precisa y duradera, asegurando una parada exacta en apertura y cierre.

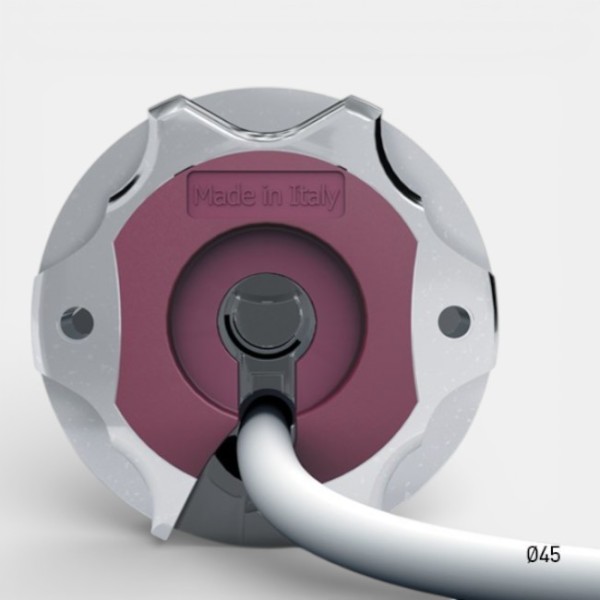

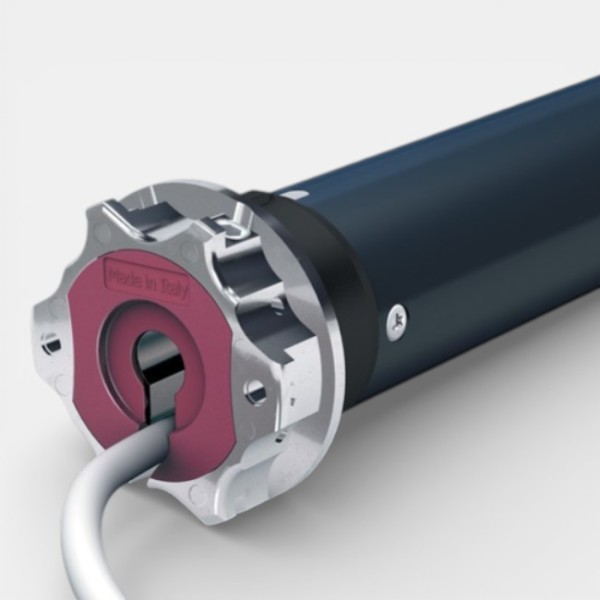

Gracias a la cabeza metálica, el motor puede ser fijado directamente a los soportes de la protección solar.
Fabricado en Italia por Cherubini, especialista en motores tubulares, es una solución profesional para instalaciones exigentes.
🚫 No apto para toldos cofre. Puede forzarse en el cierre y sobrecalentarse. Uso no cubierto por garantía.
⚡ 85 Nm de potencia real. Diseñado para toldos extensibles de gran tamaño (hasta 9,00 x 4,00 m según configuración).
🔄 17 rpm. Movimiento controlado, estable y con gran capacidad de arrastre.
🏗 Especial para estructuras pesadas. Ideal en instalaciones exigentes y zonas expuestas.
🛠 Final de carrera mecánico regulable. Ajuste preciso y fiable en apertura y cierre.
🇮🇹 Fabricación italiana Cherubini. Motor profesional de alta durabilidad.
🔩 Motor tubular robusto para aplicaciones de alta carga.
🚫 No apto para toldos cofre. Puede forzarse en el cierre y sobrecalentarse (uso no cubierto por garantía).
- Características motor GARDA Cherubini
- Par Motor; 85 Nm
Velocidad; 17 rpm
Vueltas fin de carrera; 25
Potencia; 375 W
Alimentación (230V/50Hz)
Consumo; 1,70 Amperios
Cable 4 x 0,75; 2,50 Metros
Tiempo de funcionamiento continuo; 4 minutos
Grado de protección; IP44
Peso; 5,70 kilos
Medidas (sin contar cabeza); 646 mm
| Característica | Modelo 85/17 |
|---|---|
| Par motor | 85 Nm |
| Velocidad | 17 rpm |
| Vueltas fin de carrera | 25 |
| Potencia | 375 W |
| Stand-by | 0 W |
| Consumo | 1,7 A |
| Cable | 4 x 0,75 mm² (2,5 m) |
| Tiempo de funcionamiento continuo | 4 min |
| Grado de protección | IP44 |
| Peso | 5,7 kg |
| Longitud (L1) | 646 mm |
|

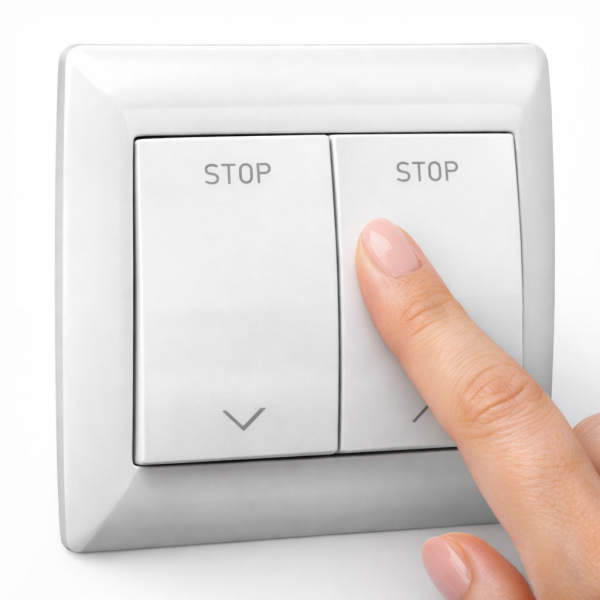

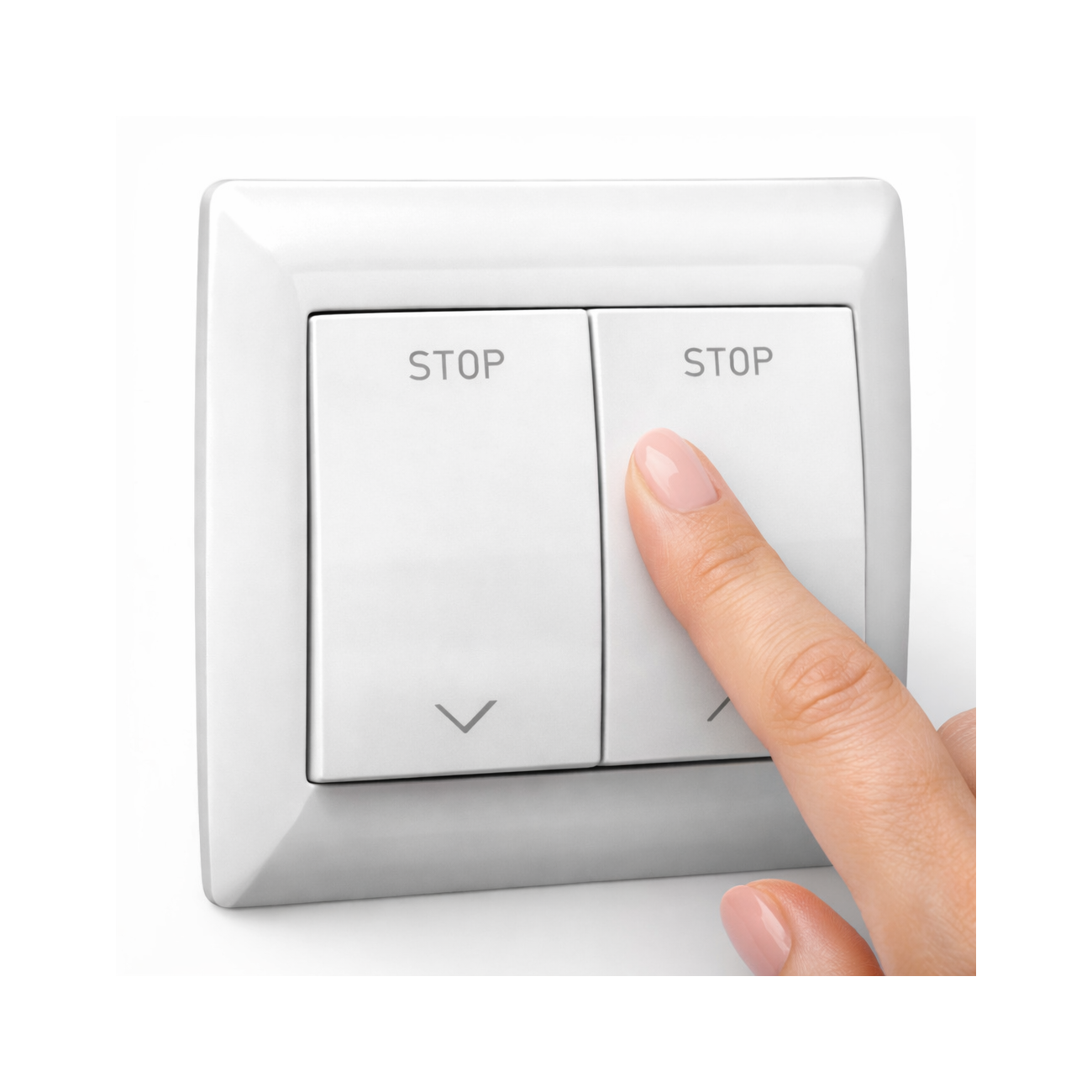

Interruptor de superficie |
Caja de superficie |
Adaptador para tubo de 80 |
- No apto para toldos cofre. Este motor no dispone de sistema de parada automática por cierre en cofre. Si se instala en un toldo cofre puede forzarse al cerrar y sobrecalentarse. Este uso no está cubierto por garantía.
- Verifique el diámetro del tubo. El modelo GARDA 85/17 está diseñado para tubo de 80 mm. Si su tubo es menor (70 mm, 60 mm, etc.), el motor no cabrá físicamente. No se recomiendan adaptaciones improvisadas.
- Dimensione correctamente el motor. Modelo pensado para toldos extensibles de gran tamaño y estructuras pesadas. No lo utilice en instalaciones para las que no esté técnicamente justificado.

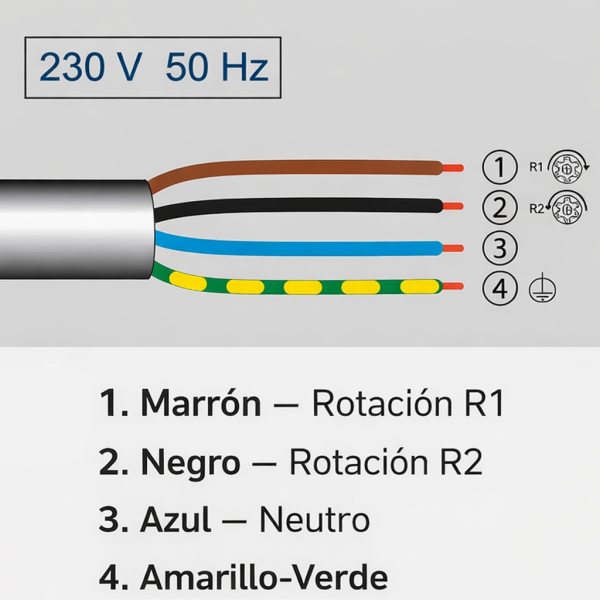

- Instalación profesional recomendada. Motor de alta potencia (85 Nm) que requiere ajuste correcto de finales de carrera y conexión eléctrica adecuada (230V - 50 Hz).
- Si tiene dudas, consúltenos antes. Elegir mal un motor no es un defecto de fabricación.
Garantía
Los motores tubulares y automatismos Cherubini se garantizan bajo las siguientes condiciones:
Duración
- 5 años para motores tubulares.
- 3 años para componentes electrónicos, sistemas de mando y automatismos.
El plazo se cuenta desde la fecha de facturación.
Aplicación de la garantía
La garantía se limita a la reparación o sustitución del producto averiado, a la mayor brevedad posible, según determine Cherubini tras la revisión.
Los productos sustituidos serán propiedad de Cherubini y los gastos de devolución del producto correrán a cargo del cliente.
Cherubini se reserva el derecho de intervenir en lugar de la avería. En caso de reparación, la garantía concluirá igualmente a los cinco años, contados desde la primera fecha válida de adquisición.
Límite de la garantía
La garantía no tendrá validez en los siguientes casos:
- El producto ha sido abierto, desmontado o devuelto con señales evidentes de golpes u otras similitudes.
- Los criterios de elección del motor no han sido respetados.
- Las instrucciones de montaje y de conexión eléctrica no han sido aplicadas.
- El motor ha sido utilizado para un uso diferente del que ha sido destinado, o con accesorios eléctricos no homologados por nuestro servicio técnico.
- Los accesorios eléctricos y los automatismos han sido utilizados sin respetar los esquemas y los tipos de conexiones para los que han sido creados.
Limitación del uso de los productos
Los productos Cherubini han sido diseñados y realizados para accionamientos de protección solar (toldos, etc.), en los que no se necesita un trabajo continuo.
Estos productos deben ser instalados según las normativas eléctricas y demás normas de ley específicas aplicables en vigor.
Nota importante: el desgaste por uso, condiciones ambientales o una elección/instalación no adecuada no se considera defecto de fabricación.
![]() |
Servicio técnico oficial¿Tienes dudas sobre instalación o regulación? El servicio técnico de Cherubini te atiende directamente. Teléfono: 966 969 024
Email: sat@cherubini.es
Atención especializada en motores tubulares y automatismos.
|
